HERMA AutoSplicer
Procédure de raccordement entièrement automatique pour un étiquetage en continu

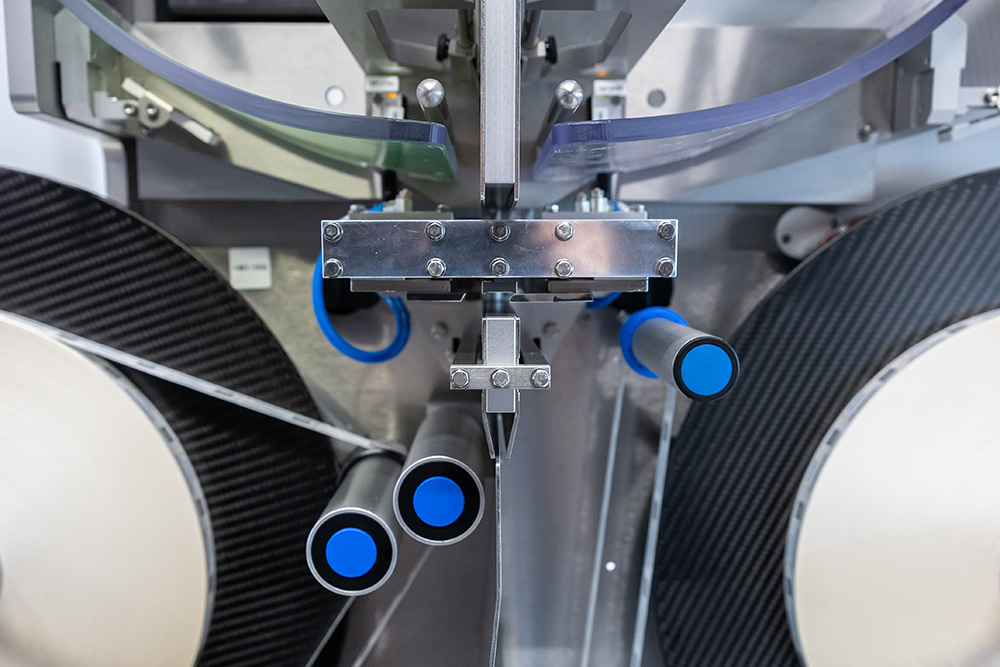

- Changement de rouleau sans interruption : l'AutoSplicer de HERMA relie automatiquement le rouleau d'étiquettes en fin de course à un rouleau de réserve préparé à l'avance et assure la continuité du processus d'étiquetage sans aucun temps d'arrêt.
- Disponibilité accrue de l'installation : réduit les temps d'arrêt liés à la production dus aux changements manuels de rouleaux et libère un potentiel de productivité considérable.
- Processus automatisés et standardisés : moins d’interventions manuelles, une plus grande fiabilité des processus et une meilleure prévisibilité dans la production.
- Performant et polyvalent : raccordement sûr de la bande d’étiquettes, même à des vitesses supérieures à 110 m/min, et pour les supports d’étiquettes en papier, en film, transparents et multicouches.

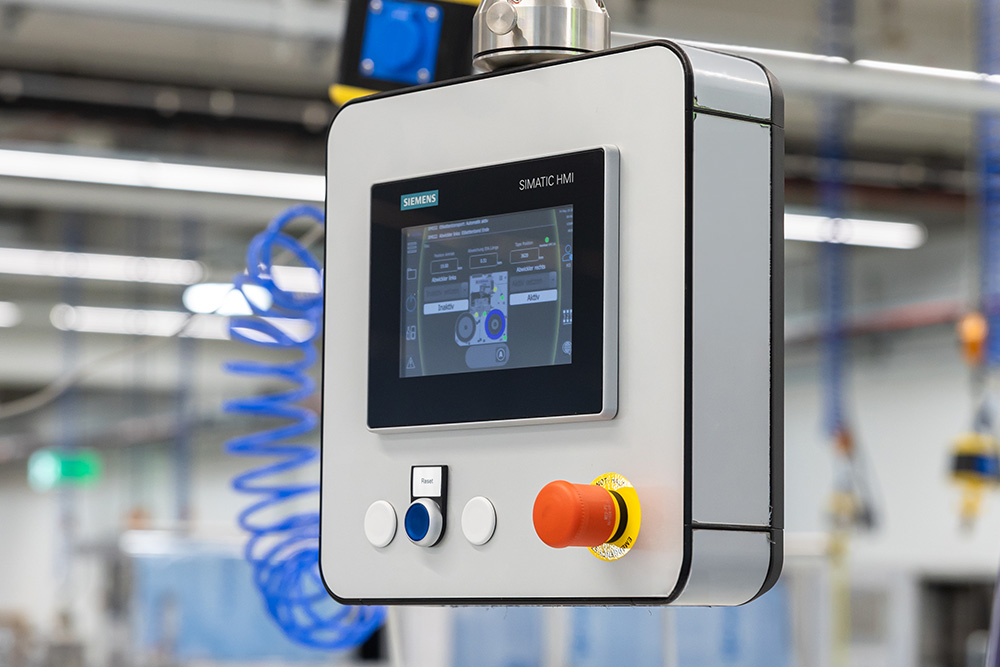

- Facile à intégrer et convivial : mise à niveau flexible des systèmes d'étiquetage existants, commande intuitive de la machine et visualisation optimale du processus grâce à une IHM moderne dotée d'une interface graphique conviviale.
- Nouveau – Système de découpe en option : permet pour la première fois le changement automatisé de rouleau, même pour les bandes d’étiquettes solidement fixées au mandrin.
Vidéo HERMA AutoSplicer
Remarque : l'investissement supplémentaire dans un HERMA EasyCutter est également rentable pour garantir un processus ininterrompu et un changement sans heurts. En effet, l'EasyCutter permet d'aspirer la bande de support vide et de la déchiqueter en petits morceaux. Les débris sont automatiquement collectés et peuvent ensuite être recyclés. Le retrait manuel de la bande de support vide enroulée n'est plus nécessaire. Grâce à une machine à épisser et à l’EasyCutter HERMA, les temps d’arrêt liés au changement de rouleau peuvent dans tous les cas être réduits au minimum – voire, dans la grande majorité des cas, être totalement évités.
Caractéristiques techniques
|
Étiquettes : |
|
|
Hauteur des étiquettes |
15–80 (160) mm |
|
Longueur des étiquettes |
30–255 mm |
|
Espacement entre les étiquettes |
2–3 mm |
|
Distance par rapport au bord inférieur de la bande support |
1 ± 0,3 mm |
|
Épaisseur des étiquettes |
50–100 μm |
|
Grammage |
30–200 g/m² |
|
Épaisseur de la bande support |
30–120 μm |
|
Dérouleur |
400 mm / 500 mm |
|
Matériau des étiquettes |
Papier ou plastique (opaque ou transparent), à une ou plusieurs couches |
|
Matériau du support |
Papier ou plastique, sans découpes, avec le moins de points de collage possible |
|
Résistance à la rupture de la bande de support dans le sens longitudinal |
≥ 92 N / 15 mm (selon la norme DIN ISO 1924-2:2009-05) |
|
Enroulement |
Intérieur ou extérieur |
|
Diamètre du mandrin |
76 mm / 152 mm |
|
Poids |
345 kg |
|
Dimensions |
85 cm x 105 cm x 207 cm (L x l x H) |
|
Vitesse |
Jusqu'à 110 m/min * |
|
Caractéristiques techniques et conditions ambiantes : |
|
|
Raccordement électrique |
400 V TN-C-S, 50 Hz, triphasé, 700 – 1 700 VA / 208 V, triangle à 4 fils, 60 Hz, triphasé |
|
Pneumatique |
6 bar, 3 m³/h ; qualité de l'air comprimé conforme à la norme ISO 8573-1:2010 [7:8:4] |
|
Matériaux |
Aluminium anodisé, acier inoxydable, plastique |
|
Température de fonctionnement |
+5 °C à +40 °C |
|
Humidité relative |
15 % à 80 %, sans condensation (à 35 °C) |
* Le rendement maximal dépend des étiquettes utilisées et du matériau du ruban support. La confirmation du rendement pouvant être atteint s'effectue à partir d'échantillons d'étiquettes originaux sur le rouleau.
Autres solutions en continu pour un étiquetage sans interruption
Grâce à ses solutions d'étiquetage en continu, HERMA permet un processus d'étiquetage ininterrompu, sans interruption liée à la production, et améliore ainsi l'efficacité, la productivité et la fiabilité du processus.
EasySplicer et AutoSplicer garantissent l'approvisionnement continu en étiquettes, tandis que la HERMA 500, dotée d'une fonction de redondance, protège en outre le processus d'étiquetage lui-même contre les perturbations et les pannes. Ces trois solutions s'intègrent de manière flexible dans des lignes de production nouvelles ou existantes.
