Étiqueteuse :

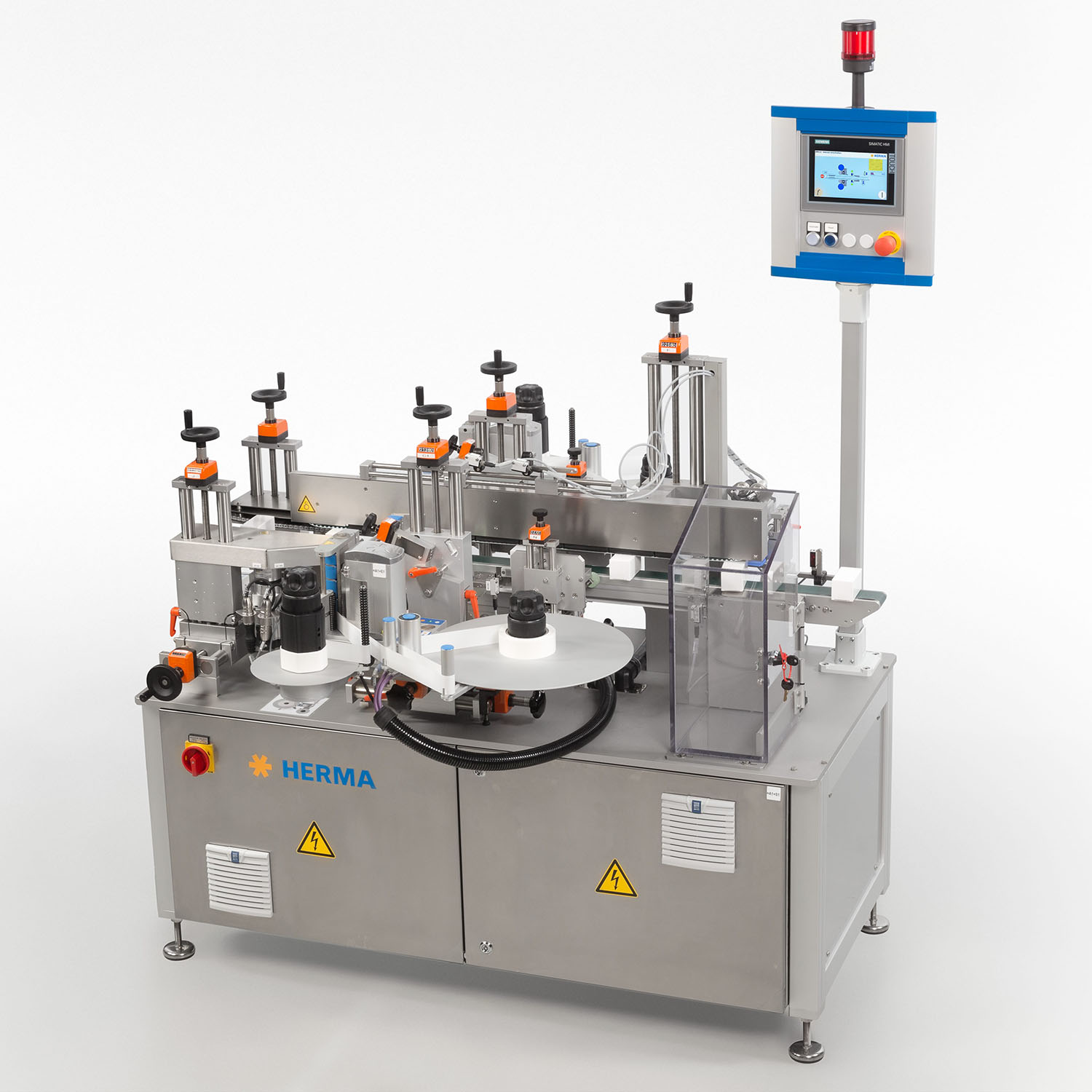

Étiqueteuse Tamper-Evident 362E TE
Le modèle 362E TE garantit une sécurité maximale pour l’opérateur et le produit
- Étiqueteuse extrêmement flexible pour un étiquetage linéaire d’inviolabilité Tamper-Evident de boîtes pliantes
- Fermeture de boîtes pliantes avec des étiquettes de scellage de sécurité
- Réglage flexible pour des produits de dimensions différentes sans pièces formatées spécifiques
- Intégration flexible de systèmes d’impression et de caméras de différents fabricants
- Une sécurité maximale : les boîtes pliantes sont évacuées en cas d’étiquettes mal imprimées ou sans impression, d’étiquettes d’inviolabilité Tamper-Evident manquantes ou d’étiquettes d’inviolabilité Tamper-Evident non pliées sur la boîte pliante
- Divers dispositifs de contrôle comme le contrôle de la machine, le contre-contrôle d’éjection, les contrôles d’impression et de codes sur le produit, le contrôle de détection d’étiquettes et le contrôle du pliage font de cette étiqueteuse la solution optimale pour des tâches particulièrement exigeantes
Thème central : l’étiquetage d’inviolabilité Tamper-Evident
L’Organisation mondiale de la santé (OMS) part du principe qu’à l’heure actuelle, un médicament sur deux acquis sur Internet est une contrefaçon. Les produits pharmaceutiques contrefaits présentent des risques considérables pour la santé. Compte tenu des immenses marges bénéficiaires, les contrefacteurs de médicaments diluent, omettent ou remplacent souvent les principes actifs par des substances totalement inefficaces voire, dans le pire des cas, nocives. Il n’y a pas que le commerce sur Internet qui représente un danger pour les utilisateurs, car les médicaments contrefaits peuvent également accéder à la chaîne d’approvisionnement régulière dans certaines circonstances.
Dans le cadre de la lutte contre des produits pharmaceutiques contrefaits ou de moindre qualité, l’Union européenne a réagi avec la directive de protection contre la contrefaçon 2011/62/UE (« Falsified Medicines Directive »). Les médicaments sur ordonnance ne peuvent être commercialisés qu’avec un dispositif de sécurité et un numéro de série, à quelques exceptions près.
Pour les entreprises pharmaceutiques, la mise en œuvre était une tâche herculéenne. Les fabricants ont estimé les coûts de mise en œuvre à plusieurs centaines de milliers d’euros – par ligne de production. Afin de pouvoir continuer à utiliser les boîtes pliantes existantes, l’utilisation d’étiquettes de scellage est particulièrement intéressante en termes de coûts et d’avantages.
Les étiquettes d’inviolabilité Tamper-Evident spécifiques garantissent avec fiabilité une preuve de fermeture, de garantie et de sécurité. En plus de la mesure de contrôle, cela signifie pour les utilisateurs une sécurité lors de l’achat des produits.
Jusqu’à présent, des matériaux très spécifiques étaient souvent utilisés pour les étiquettes de sécurité, comme par exemple les « films friables », lesquels se désagrègent presque entièrement lorsqu’on les manipule, ou les étiquettes dites « VOID », qui font apparaître irréversiblement une inscription écrite lorsqu’on tente de les ouvrir. Cependant, ces matériaux spéciaux présentent des faiblesses lorsqu’ils sont appliqués par des machines à grande vitesse. Cela signifie au bout du compte des frais supplémentaires considérables.
D’un point de vue économique et technique, les étiquettes rectangulaires ou rondes conventionnelles sont les plus sensées. Le facteur décisif est la colle adhésive. Celle-ci doit être hautement résistante à l’eau, à l’air chaud et à différents solvants. Seules ces conditions garantissent que l’étiquette ne puisse pas être retirée, même sur des boîtes pliantes fortement enduites, sans se détruire visiblement ou détruire la boîte pliante.
Et c’est là que nous intervenons :
En plus des matériaux d’étiquettes spéciaux, HERMA propose de multiples solutions efficaces et fiables pour fermer les emballages avec des étiquettes de scellage ou de sécurité. Ces solutions sont disponibles en production indépendante, ainsi qu’en production à intégrer dans un réseau de lignes avec une sécurité maximale pour l’opérateur et le produit. Dans ce contexte, nos machines Tamper-Evident spécialement développées sont utilisées, lesquelles profitent d’une forte demande grâce à leur technique d’étiquetage bien pensée.
Voici comment cela fonctionne

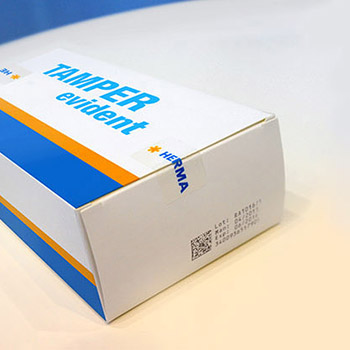

Un haut degré de précision est requis lors de l’utilisation d’étiquettes inviolables Tamper-Evident. La raison : les étiquettes, la plupart du temps de très petites tailles, doivent être apposées latéralement sur les languettes enfichables de sorte à dépasser d’environ 50 % vers le haut et vers le bas du corps de la boîte pliante.
Les boîtes pliantes sont poussées en position frontale depuis la machine en amont sur la plaque de transfert HERMA. Alignées par des guidages latéraux, celles-ci sont alors prises en charge par une bande supérieure motorisée, laquelle positionne les boîtes pliantes avec l’écart requis. Un élément convoyeur, placé directement après la bande supérieure, stabilise les boîtes pliantes par le bas.
En option, une imprimante thermique à jet d’encre imprime des textes et des codes variables sur les faces avant et arrière des boîtes pliantes, lesquelles sont ensuite inspectées par des caméras dans un poste de contrôle.
Fixées entre la bande supérieure et l’élément convoyeur, les étiquettes d’inviolabilité Tamper-Evident sont collées en mouvement avec un dépassement de 50 % sur les faces avant et arrière des boîtes pliantes.
La présence des étiquettes d’inviolabilité Tamper-Evident saillantes est contrôlée à l’aide de capteurs à fibres optiques. Les étiquettes d’inviolabilité Tamper-Evident saillantes sont alors pliées à 90° par des guidages et appliquées par des rouleaux en suspension. Afin de s’assurer que les étiquettes Tamper-Evident sont pliées et appliquées sur les boîtes pliantes, des capteurs à fibres optiques supplémentaires vérifient la présence des étiquettes Tamper-Evident saillantes.
Si une boîte pliante présente une impression ou un code erronés, aucune étiquette ou une étiquette non pliée, un dispositif de poussée éjectera systématiquement l’emballage concerné.
Un contre-contrôle d’éjection garantit que les boîtes pliantes défectueuses sont éjectées. Un message d’erreur entraîne l’arrêt de la machine dans le cas où un produit présentant un défaut n’a pas été éjecté. En cas d’erreur en série, la machine s’arrête, ce qui garantit une sécurité maximale.
Caractéristiques techniques
|
Type d’étiquetage : |
étiquetage d’inviolabilité Tamper-Evident • étiquetage de fermeture |
|
Caractéristiques du produit : |
rectangulaire, forme stable |
|
Dimensions du produit : |
30 – 120 x 20 – 120 x 80 – 250 (L x H x l) |
|
Dimensions des étiquettes : |
15 – 40 x 15 – 40 (l x L) |
|
Rendement : |
jusqu’à 200 produits par minute |
|
Dimensions totales : |
env. 1 600 x 2 035 x 1 495 mm (L x H x l) |
|
Branchement au secteur : |
400 V, TN-C-S, 50 Hz, triphasé |
|
Raccordement d’air comprimé : |
6 bars |
|
Imprimante : |
imprimante thermique à jet d’encre (en option) |
|
Composants : |
panneau de commande avec écran tactile 7 pouces, élément convoyeur, guidages latéraux pour les produits, bande supérieure, étiqueteuse, contrôle de détection d’étiquettes, station de pliage d’étiquettes, contrôle du pliage des étiquettes, éjection de produits, contrôle de contre-éjection |
|
Options : |
plaques de transfert à l’entrée et à la sortie, version mobile, élément convoyeur partagé, système de caméras, pack qualité |
|
Remarque : |
les caractéristiques techniques mentionnées peuvent varier selon les options utilisées |
