Composants de l’étiqueteuse
HERMA 500 MB avec arête de décollage mobile

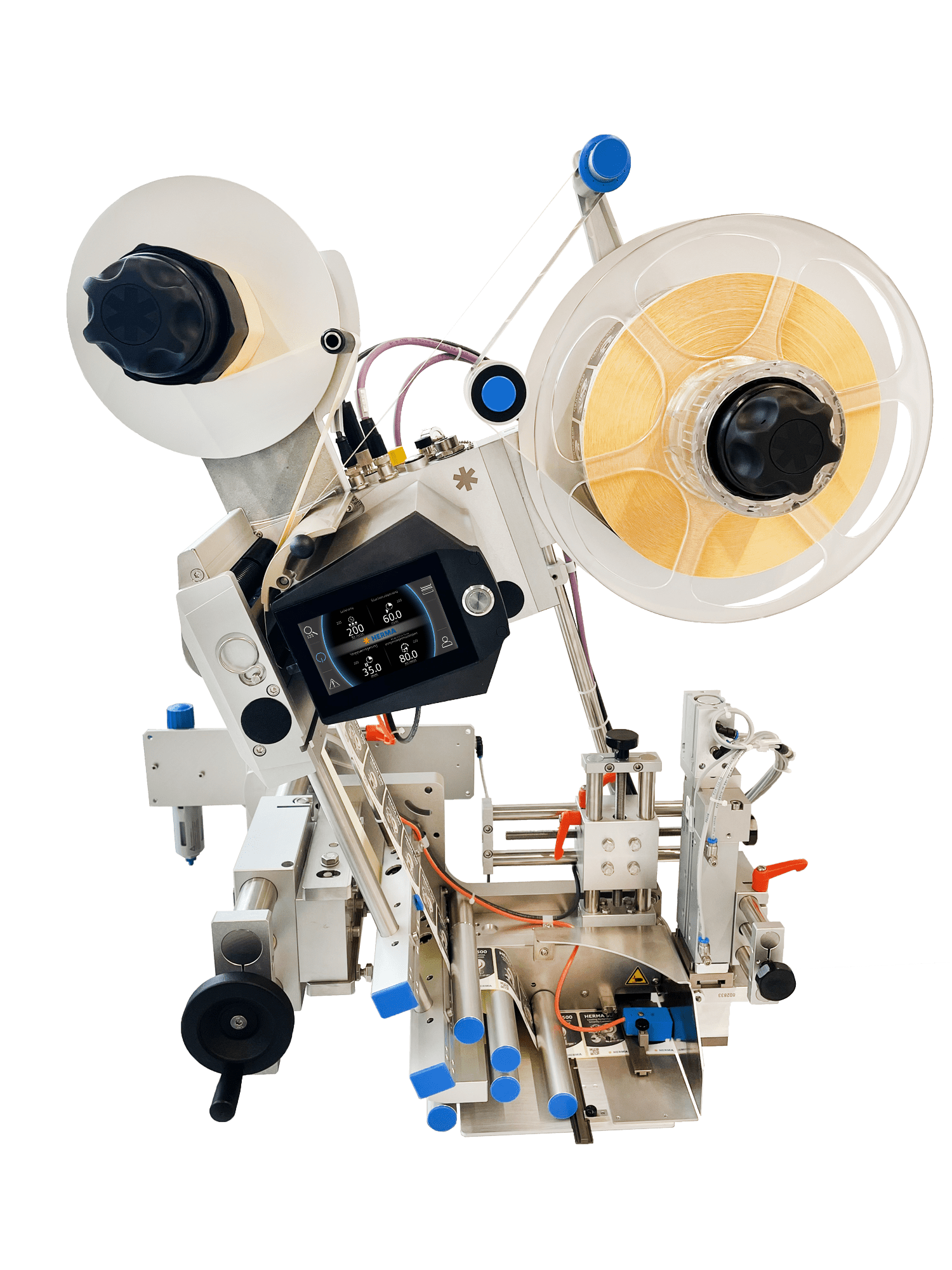

Une machine complexe avec deux bobines, un panneau de commande et divers composants mécaniques, conçue pour des applications industrielles.

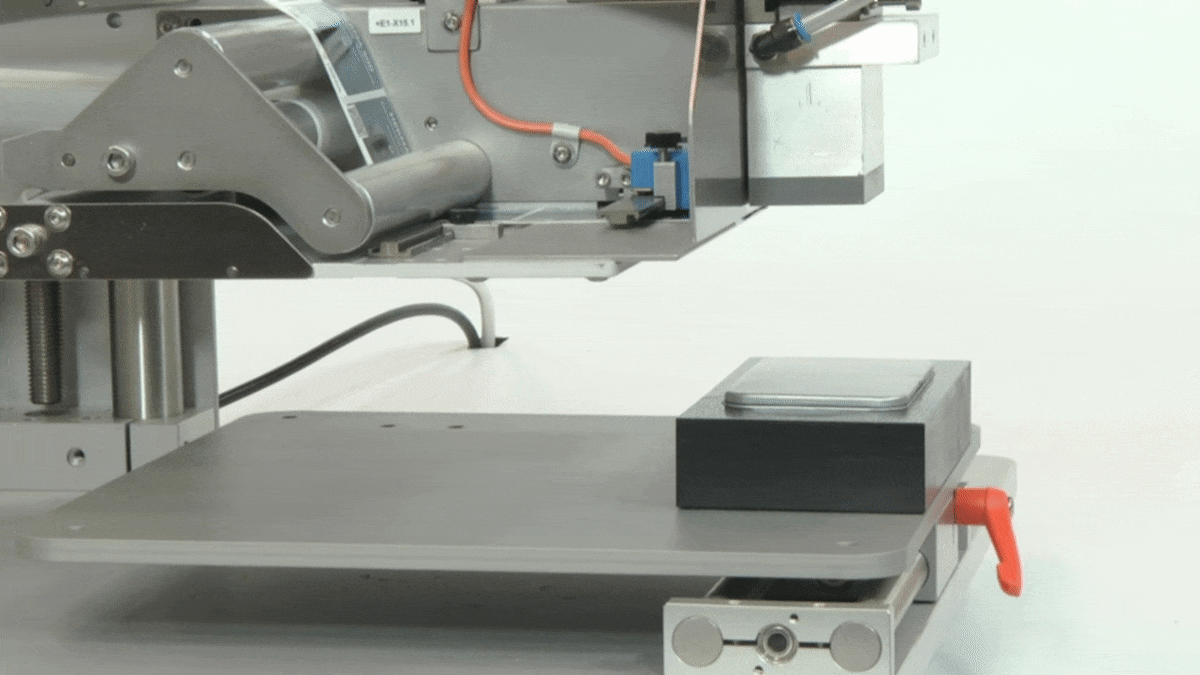

[Translate to Français:] HERMA 500 Etikettenübergabe mit Abholzylinder


La précision à une cadence élevée

  • Idéal pour l’étiquetage précis de produits cosmétiques parés d’étiquettes de décoration
  • Application extrêmement précise d’étiquettes fonctionnelles et d’éléments fonctionnels autocollants, comme par exemple des éléments de compensation de pression, membranes et étiquettes RFID
  • Intégration simple dans des lignes de production : conception compacte parfaitement adaptée pour le secteur du génie mécanique
  • Étiqueteuse performante HERMA 500 avec dispositif de commande intégré et réglage pratique de tous les paramètres au moyen de l’écran de commande
  • Pas de dispositif de commande supplémentaire nécessaire, possibilité d’intégration dans une commande de machine en amont sur demande
  • Possibilité d’intégrer différentes imprimantes pour l’impression de données variables

Contactez-nous dès maintenant



Système d’étiquetage à intégrer polyvalent pour étiquetage de faces inférieures / supérieures et latéral

Pour de nombreuses applications, un étiquetage d’une précision absolue avec, dans un même temps, une reproductibilité élevée est décisif. Ceci est particulièrement important pour les aspects techniques et concernant la sécurité tels que les composants électroniques avec des étiquettes fonctionnelles. Mais les éléments visuels, comme pour les biens de grande consommation à rotation rapide avec des étiquettes décoratives, jouent également un rôle central.

Pour ces applications, ainsi que d’autres, le modèle HERMA 500 MB combine une précision et une exactitude maximales lors du transfert d’étiquettes. Avec une conception globale très compacte pour une intégration flexible dans des lignes cadencées, le modèle HERMA 500 MB est une solution d’étiquetage fort appréciée, notamment pour les constructeurs de machines. Des applications typiques sont la séparation d’étiquettes complexes ou l’application d’étiquettes fonctionnelles autocollantes, comme par exemple les membranes d’éléments de compensation de pression, les étiquettes RFID ou les mousses et joints autocollants.



Loading

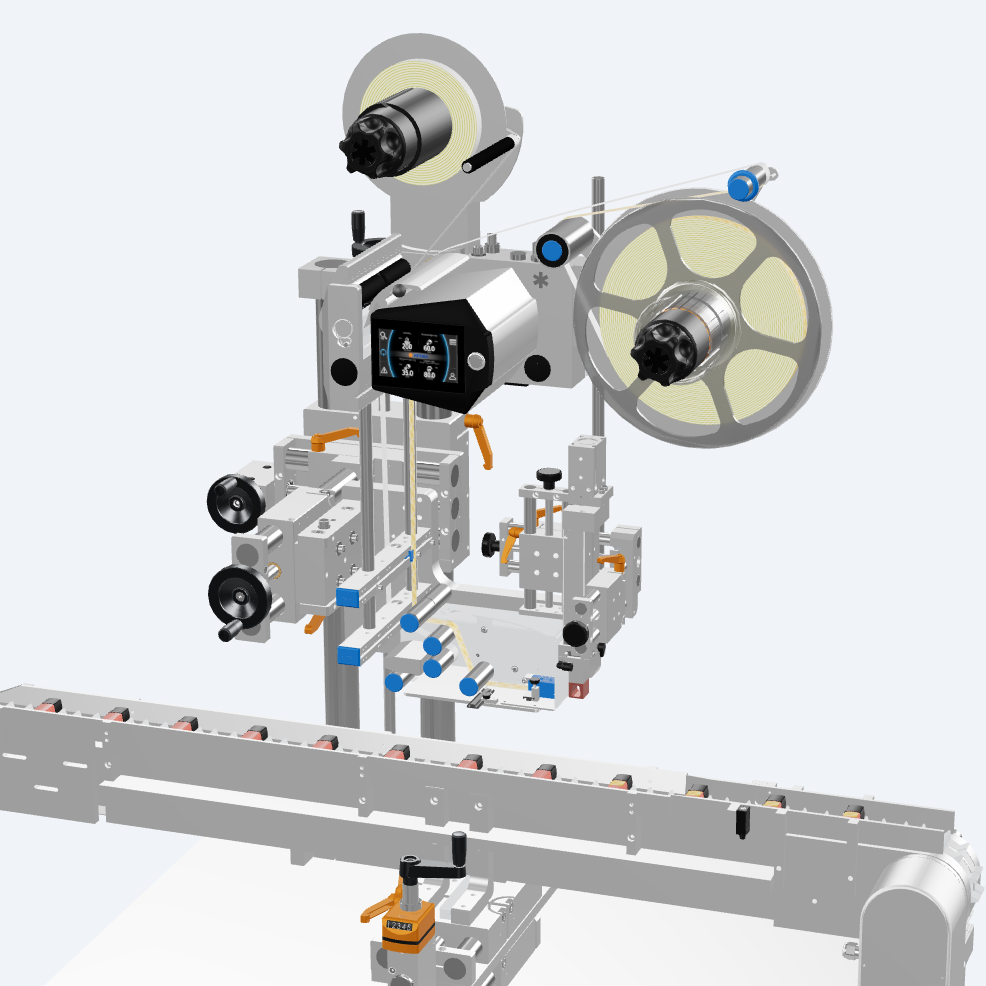

Une représentation technique d'une machine à étiqueter avec différents composants, y compris des rouleaux, une unité de contrôle et un convoyeur.

Découvrez l'HERMA 500 MB en modèle 3D



  • Cliquez sur le bouton bleu pour charger le modèle HERMA 500 MB.



  • Pour déplacer le modèle HERMA 500 MB, cliquer et tirer avec la souris.



  • Pour zoomer, faire défiler avec la souris.



Contactez-nous dès maintenant

Série HERMA 500 MB – des solutions standardisées aux solutions spécifiques au client :

Solution tout-en-un HERMA :

  • HERMA 500
  • Alimentation en étiquettes via l’arête de décollage mobile
  • Application d’étiquettes via l’unité de transfert et le tampon ventouse
  • Commande entièrement intégrée dans le modèle HERMA 500
  • Utilisation conviviale et intuitive via écran tactile

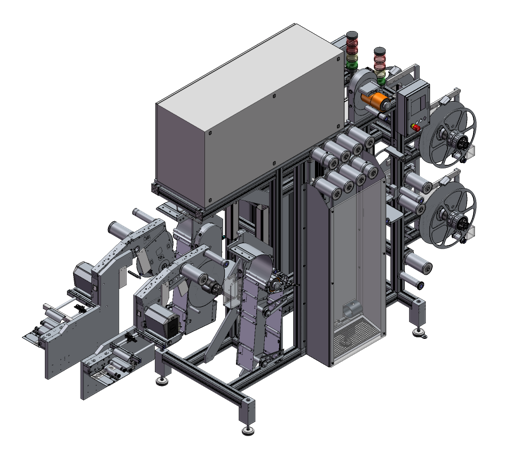

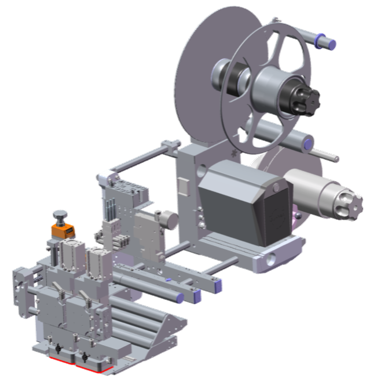

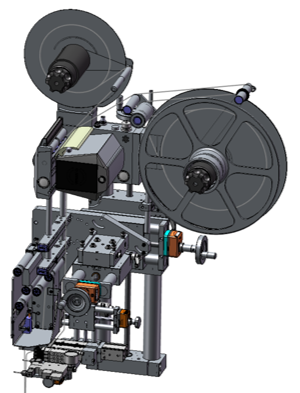

Solutions spéciales HERMA

  • HERMA 500
  • Alimentation en étiquettes via l’arête de décollage mobile
  • Sur demande sans unité de transfert ni tampon ventouse
  • Application d’étiquettes via solution FEO, p. ex. avec des robots, lesquels décollent les étiquettes et les appliquent sur les produits
  • Si besoin, interfaces de communication comme Profinet, Ethernet/IP ou Modbus pour l’intégration du modèle HERMA 500 MB dans un dispositif de commande en amont (API)
  • Intégration d’imprimantes pour l’impression de données variables

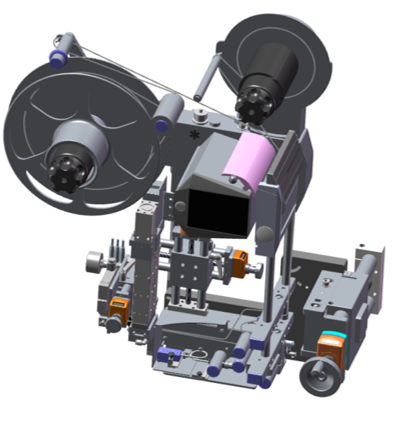

Plan technique d'un modèle de machine avec deux grandes roues, un boîtier central et divers composants mécaniques.
Un dessin technique d'un projecteur de film avec deux grandes bobines de film et divers composants mécaniques pour le guidage du film.
Plan technique d'un module de machine avec différents composants mécaniques, y compris un moteur, des rouleaux et des éléments de commande.

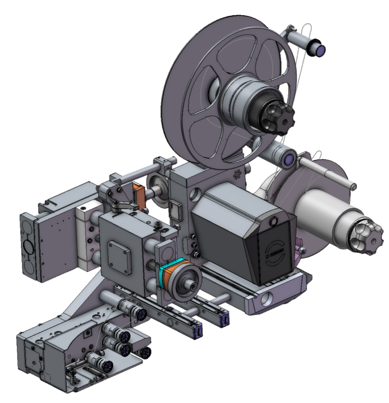

Plan technique d'une machine de projecteur de film avec différents composants mécaniques et une grande roue d'entraînement.
Plan technique d'un module de machine avec différents composants mécaniques, y compris un moteur, des rouleaux et des éléments de commande.

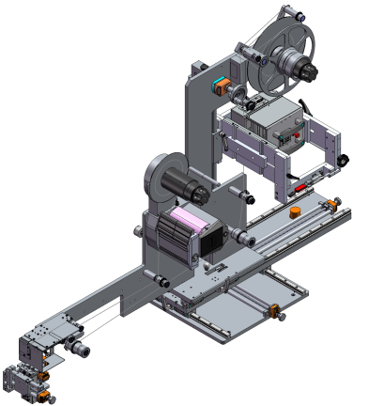

Plan technique d'un composant de machine avec moteur, unité de contrôle et chariot mobile pour des applications précises.
Machine de traitement de matériaux avec plusieurs bandes transporteuses, moteurs et éléments de commande, en représentation technique.

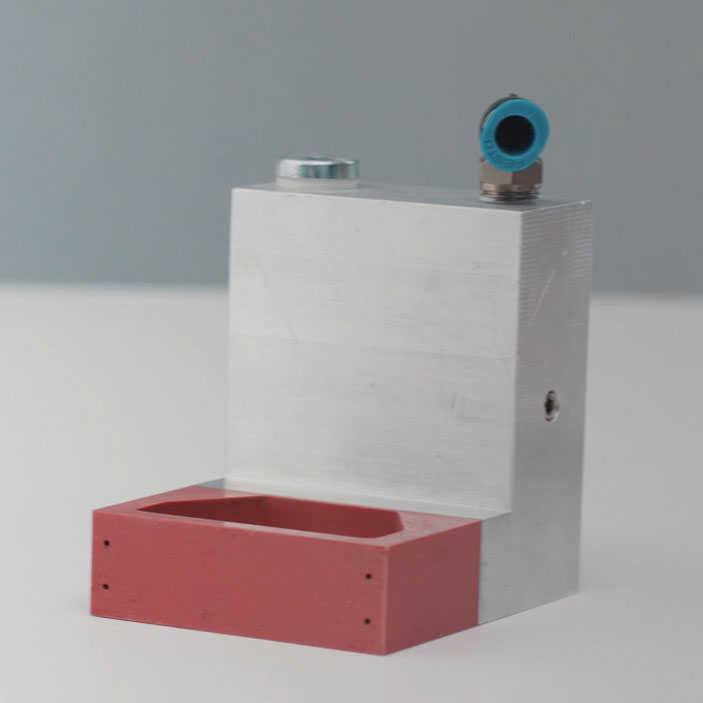

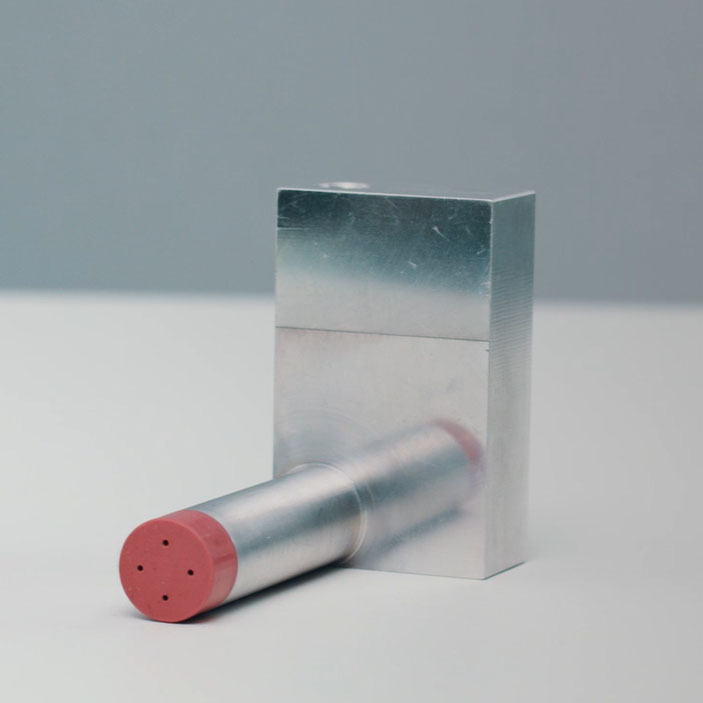

Tampons ventouses adaptés individuellement à l’étiquette et au produit respectif

Composant en aluminium avec élément en plastique rouge et raccord pour air comprimé. Idéal pour des applications industrielles.
Un cylindre argenté avec une extrémité rouge est posé à côté d'un bloc rectangulaire argenté. Les deux objets ont une surface lisse.

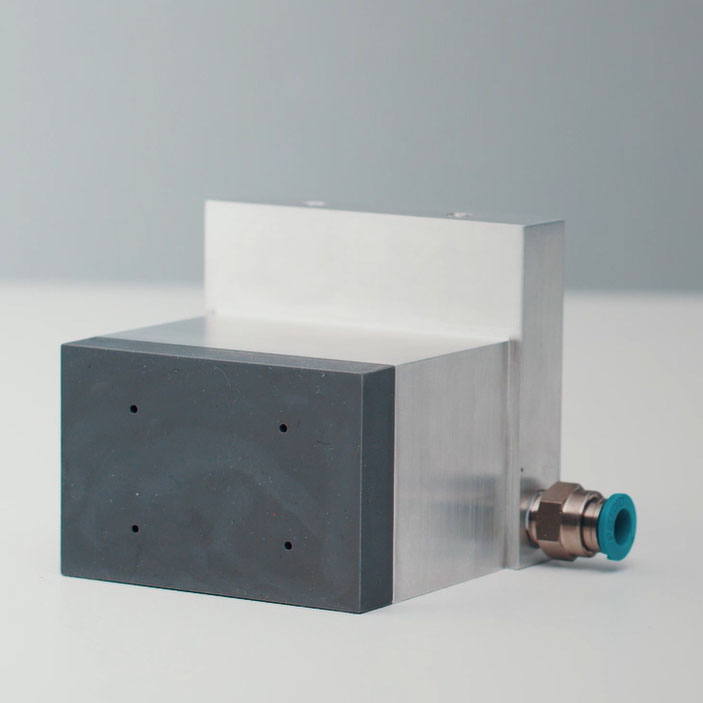

Un appareil rectangulaire avec une surface métallique et un bloc en plastique noir, équipé d'une connexion.

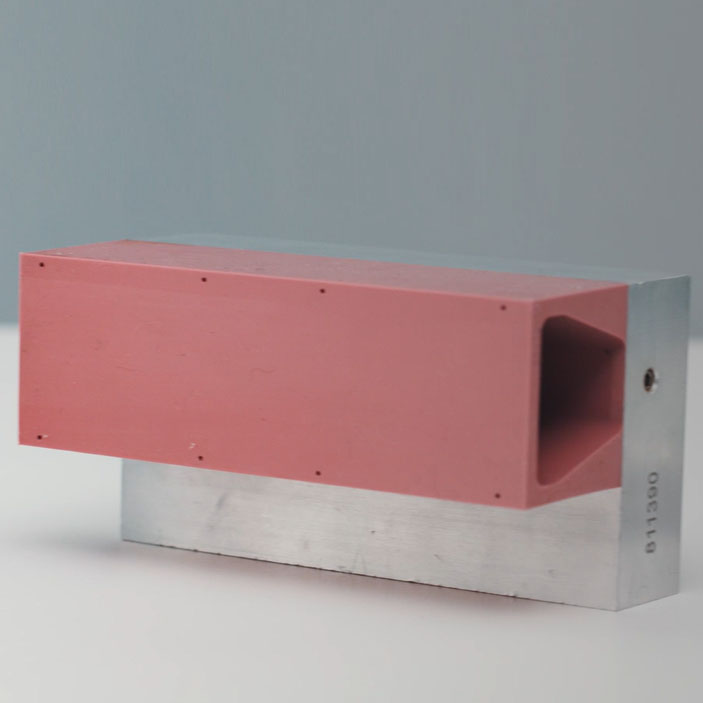

Un bloc rectangulaire avec un dessus rouge et un dessous métallique, avec une ouverture sur un côté.

Voici comment cela fonctionne :

Les produits sont acheminés vers le système HERMA 500 MB séparés et centrés. Après le démarrage de l’étiquetage, l’arête de décollage mobile transporte l’étiquette sous le tampon ventouse de l’unité de transfert. L’étiquette aspirée est ensuite appliquée par l’unité de transfert avec une reproductibilité élevée sur le produit. Des résultats optimaux, autant sur des produits aux surfaces planes que sur des surfaces présentant des élévations ou des renfoncements, sont garantis, et ce pour jusqu’à 70 produits par minute.



Flèche grise avec le chiffre un au centre, pointant vers le bas.

Démarrage et déplacement de l’arête de décollage mobile

Après le déclenchement d’un démarrage, l’arête de décollage mobile se déploie.

Flèche grise avec le chiffre 2 en blanc.

Transport d’étiquettes

Le transport de l’étiquette a lieu en parallèle.

Flèche grise avec le chiffre trois en blanc.

Prélèvement de l’étiquette au moyen du tampon ventouse

Le vide est activé et l’étiquette est aspirée au niveau de la ventouse.

Chiffre grise '4' sur un symbole de flèche pointant vers le bas.

Position initiale

L’arête de décollage mobile retourne dans sa position initiale.

Flèche grise orientée vers le bas avec le chiffre cinq en blanc.

Transfert de l’étiquette sur le produit

L’unité linéaire transfère l’étiquette sur le produit.

Flèche grise avec le chiffre six au centre.

Adhésion finale de l’étiquette

Après une durée de temporisation minimale sur le produit, le tube de Venturi souffle brièvement. Ceci assure l’adhésion finale sur le produit.

HERMA 500 MB pour un étiquetage précis de produits variés

L’efficacité et la rentabilité de lignes de production entières dépendent d’un étiquetage fiable et surtout précis. Notre solution d’étiquetage avec arête de décollage mobile maîtrise ces exigences, également dans des conditions extrêmement difficiles. Que vous soyez actif dans l’industrie des cosmétiques, pharmaceutique, automobile, agro-alimentaire ou des biens de consommation, le modèle HERMA 500 MB permet d’étiqueter avec précision et fiabilité pour répondre aux aspects visuels et de sécurité.

Voici quelques applications qui ont déjà été étiquetées avec succès avec le modèle HERMA 500 MB :



  • Pneus de voitures
  • Batteries
  • Piles boutons
  • Gobelets
  • Étuis de mines
  • Emballages blister
  • Capsules
  • Tubes de diagnostic
  • Plaques Deep well
  • Récipients pour cellules de batterie
  • Bouteilles façonnées
  • Bouteilles en plastique
  • Embouts d’essuie-glace
  • Boîtes pliantes
  • Seaux de peinture
  • Bocaux en verre
  • Inhalateurs
  • Stylo injecteur d’insuline
  • Cartons
  • Cartouches
  • Produits du tabac
  • Tubes en aluminium
  • Boîtes de produits cosmétiques
  • Crayons cosmétiques
  • Pièces en plastique
  • Aliments emballés
  • Moyeux de volant
  • Rouges à lèvres
  • Plaques métalliques
  • Flacons de vernis à ongles
  • Composants électroniques
  • Mascara
  • Emballages thermoformés
  • Flacons de parfum
  • Bouteilles en verre
  • Sachets tubulaires
  • Figurines en chocolat
  • Bouteilles de boissons
  • Crayons
  • Manches pour outils de jardinage manuels
  • Outils
  • ...
  • Et bien plus !

Caractéristiques techniques

Type d’étiquetage :

étiquetage de faces supérieures / inférieures et latéral

Caractéristiques du produit :

rectangulaire, ovale, cylindrique, forme stable

Dimensions du produit :

aucune restriction

Dimensions des étiquettes :

15 – 160 x 10 – 100 mm (l x L)

Tolérance de l’étiquetage :

jusqu’à 0,2 mm

Rendement :

jusqu’à 70 produits par minute

Branchement au secteur :

100 – 240 V AC, 400 W, 50 – 60 Hz

Raccordement d’air comprimé :

6 bars

Imprimante :

différents types d’estampeurs à chaud et d’imprimantes à transfert thermique (en option)

Composants :

support de montage, étiqueteuse avec arête de décollage mobile, unité de transfert linéaire avec logement pour tampon ventouse

Options :

butée de bande d’étiquettes, cylindre de prise, tampon ventouse adapté à l’étiquette et au produit, affichage numérique de position, interfaces pour l’intégration dans des dispositifs de commande en amont

Remarque :

les caractéristiques techniques mentionnées peuvent varier selon les options utilisées
